产品名称

防爆吊扇



简介

◆ 适用于爆炸性气体环境1区、2区；
◆ 适用于ⅡA、ⅡB级爆炸性气体环境；
◆ 适用于温度组别为T1～T4的环境；
◆ 适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。

选型指南

产品特点

◆ 防爆吊扇由防爆电机、扇叶、接线盒、防爆调速器等部分组成；

◆ 防爆电机外壳采用铝合金压铸成型，表面高压静电喷塑；

◆ 防爆调速器采用电容式档位调速，档位调节无死区，可实现1-5级风速调节；

◆ 钢管或电缆布线。

技术参数

◆ 执行标准：GB3836.1、GB3836.2、GB3836.3、GB3836.9、IEC60079

◆ 防爆标志：ExdⅡBT4

◆ 额定电压：AC 220V

◆ 额定功率：80W

◆ 扇叶直径：1200mm       1400mm

◆ 风量：250m²/min         270M²/min

◆ 防护等级：IP54

◆ 防腐等级：WF1

◆ 引入口规格：2-G3/4"

◆ 适用电缆外径：φ9mm~φ14mm

安装及维护

◆ 安装工作必须由专业人员进行；

◆ 安装前应检查吊扇铭牌上所列的基本数据是否符合实际的使用条件；

◆ 检查吊扇上各引入装置内的压紧密封圈、垫圈是否完整齐备；

◆ 将吊扇的外接地与场所的接地系统连接起来，接地应牢固可靠；

◆ 使用或维修过程中，严禁带电开盖；

◆ 安装或维护后，应注意保持引入装置处的密封圈压紧；

◆ 定期检查引入装置密封圈，若发现密封圈有老虎现象应及时更换；

◆ 定期检查枫叶的使用情况，有无变化、各紧固件有无松动，若发现有此现象应及时更换和紧固。

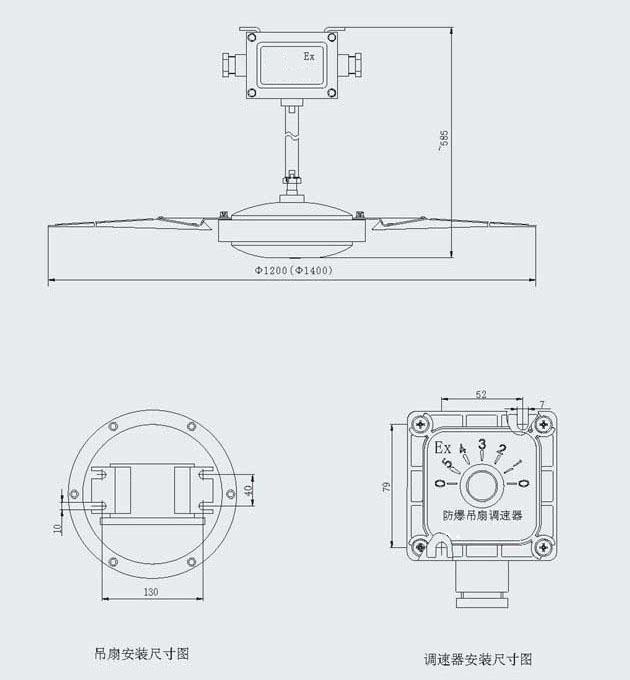

外型及安装尺寸
